工藝介紹

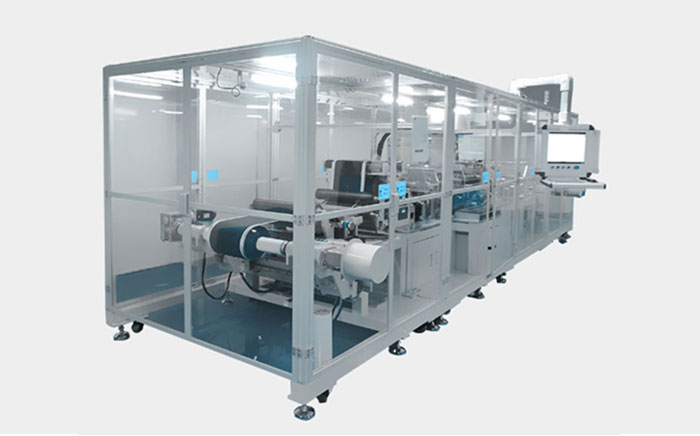

模切機設備圖

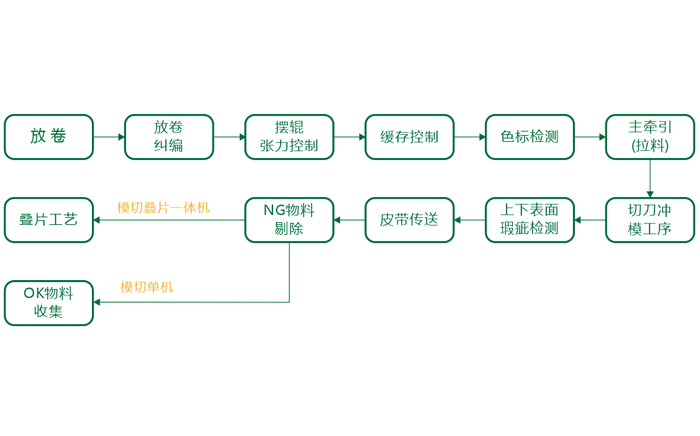

模切工藝流程

模切控制難點

在模切機工藝流程中，模切機最大的難點就是張力控制穩定。

張力不穩定，輸送過程中極易造成極片卷起，發生褶皺、橫向偏移、甚至纏繞，嚴重影響極片剪切的長度精度。

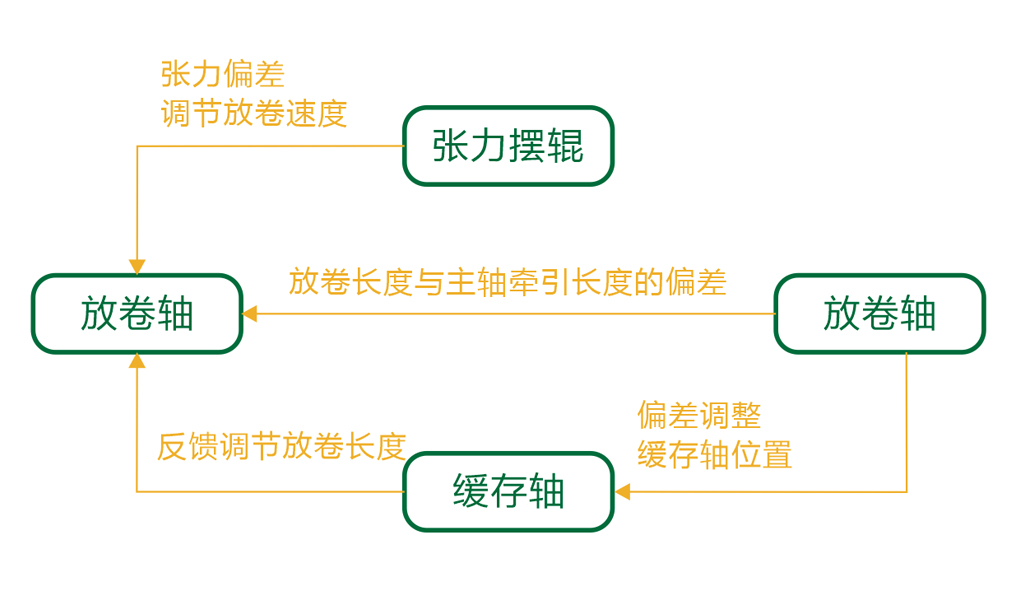

張力穩定主要有三個控制因素決定。控制原理由圖所示

難點解決

放卷控制

運用放卷卷徑與角速度之間關系運算算法，保持相應的速度比例，跟隨虛擬主軸同步運轉，實現連續放卷。

張力控制

采集擺輥位置的反饋信號，運用PID算法實時調節放卷線速度，確保極片放料速度與牽引速度平衡，精確控制張力擺輥的幅度在正負2度以內。

緩存控制

緩存控制與張力控制相輔相成。主要運用相關位置控制算法，精確控制緩存軸位置，保持極片牽引前進距離與極片放卷長度的相對平衡關系，在一定程度上增強了張力穩定性。

方案優勢

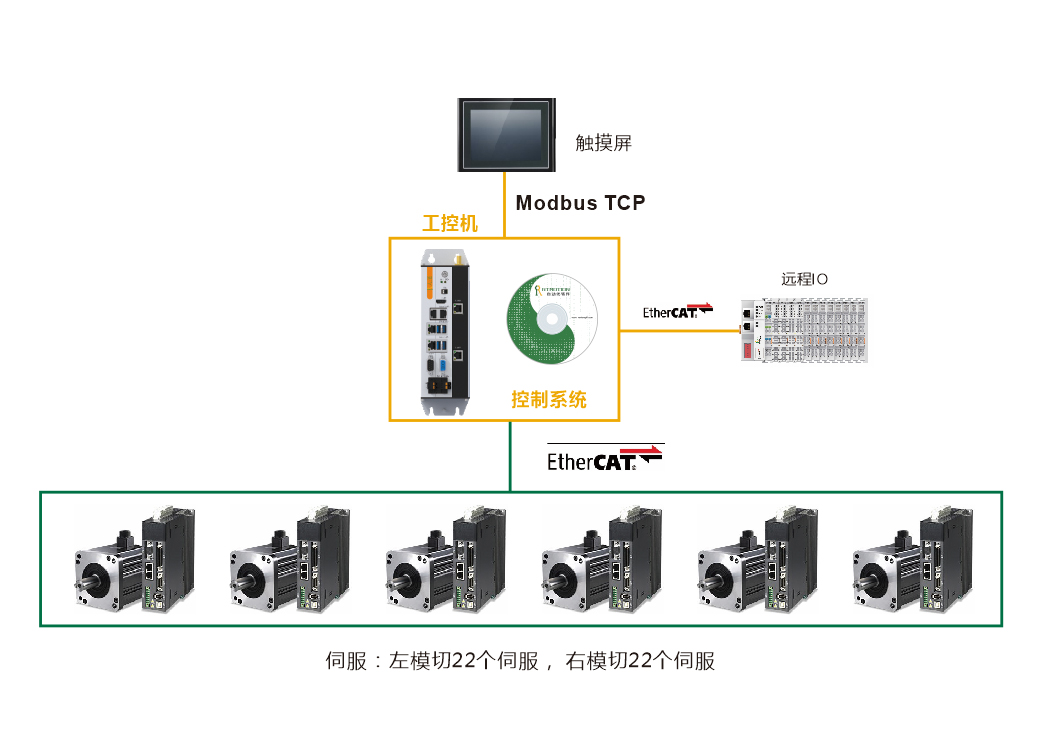

產品架構：人通解決方案

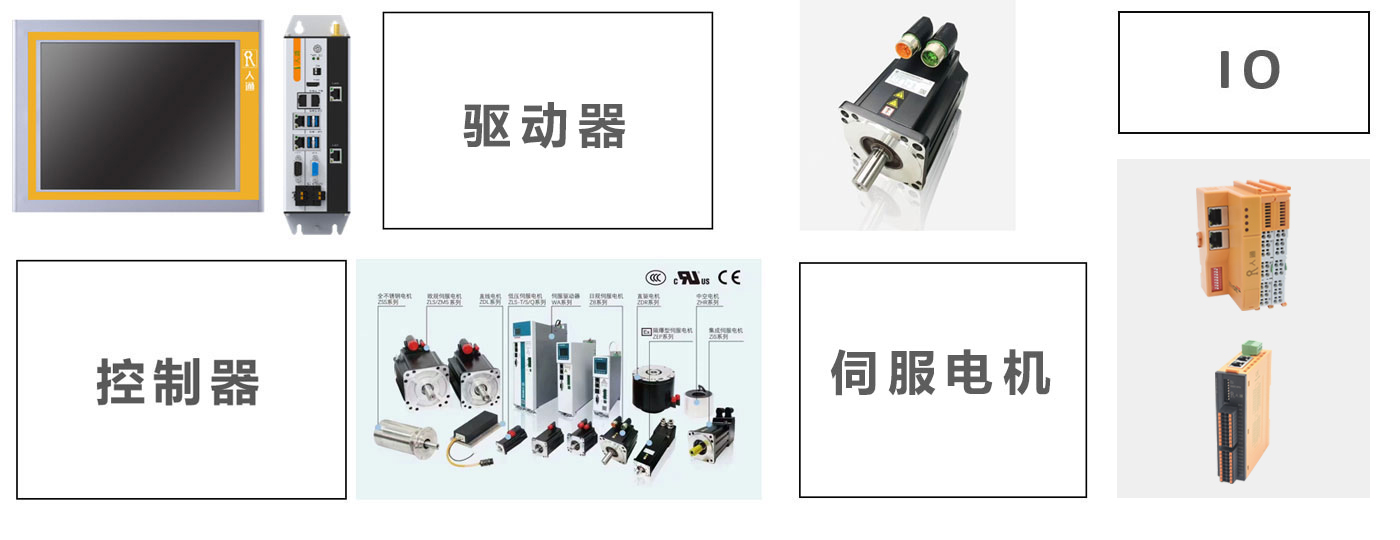

人通產品優勢

工控4.0：

基于PC、ETHERCAT總線通訊、能同時帶256根伺服軸、云計算、大數據、深度學習、語言、視覺、傳感...

人通控制系統充分發揮工業PC優勢，具備傳統PLC邏輯控制和運動控制功能，基于鋰電行業定制化開發工藝運動庫程序。
超強帶軸數量，支持搭載機器人本體直接控制
多樣性主流通信接口于一身
Codesys平臺,IEC61131-3靈活編程

人通產品優勢
